OpenAir Datei erstellen

VFRnav-Support
1

Ich würde gerne OpenAir Dateien erstellen, die dann die Polygone der LFAs aus der NFL-2025-1-3686 anzeigen.

Meine ersten Versuche scheiterten.
Hier mein Test:

AC GP
AN LFA1
AL SFC
AH SFC
DP 53:11.50N 007:13.00E
DP 53:09.50N 007:34.00E
DP 53:10.67N 007:40.50E
DP 53:07.00N 007:57.00E
DP 53:04.08N 008:10.55E
DP 53:03.58N 008:11.83E
DP 53:03.43N 008:13.50E
DP 52:57.50N 008:41.33E
DP 52:51.70N 008:42.50E
DP 52:50.92N 008:43.33E
DP 52:50.00N 008:42.75E
DP 52:48.50N 008:39.91E
DP 52:48.00N 008:38.50E
DP 52:47.00N 008:38.00E
DP 52:43.25N 008:32.25E
DP 52:42.83N 008:30.75E
DP 52:42.00N 008:28.67E
DP 52:43.25N 008:18.67E
DP 52:43.75N 008:17.50E
DP 52:43.00N 008:16.50E
DP 52:41.00N 008:14.45E
DP 52:40.00N 008:14.25E
DP 52:39.08N 008:13.50E
DP 52:26.33N 007:58.00E
DP 52:31.33N 007:40.25E
DP 52:39.33N 007:29.70E
DP 52:40.25N 007:29.17E
DP 52:41.00N 007:28.00E
DP 52:42.00N 007:24.00E
DP 52:53.00N 007:32.50E
DP 52:57.00N 007:36.00E
DP 52:58.00N 007:26.00E
DP 52:56.00N 007:24.50E
DP 52:42.00N 007:15.00E
DP 52:41.00N 007:15.17E
DP 52:43.08N 007:03.83E
DP 53:11.50N 007:13.00E

2

Hallo Jürgen,

Willkommen :slight_smile: …grundsätzlich: finde ich toll, Deine Idee.

Frage: Wer wird das Ganze aktuell halten? Wer/wo ist die Quelle der Stammdaten?

Ich weiß, eine Beantwortung Deiner Frage ist das nicht.

Ggf. Müssen wir für solche durchaus interessanten Sachen eine eigene Rubrik machen?

→ die dann auch nützlich für VFRnav ist. @Hermann

Genau von solch guten Ideen lebt das Projekt ja schließlich.

Fliegergrüße,

Karsten

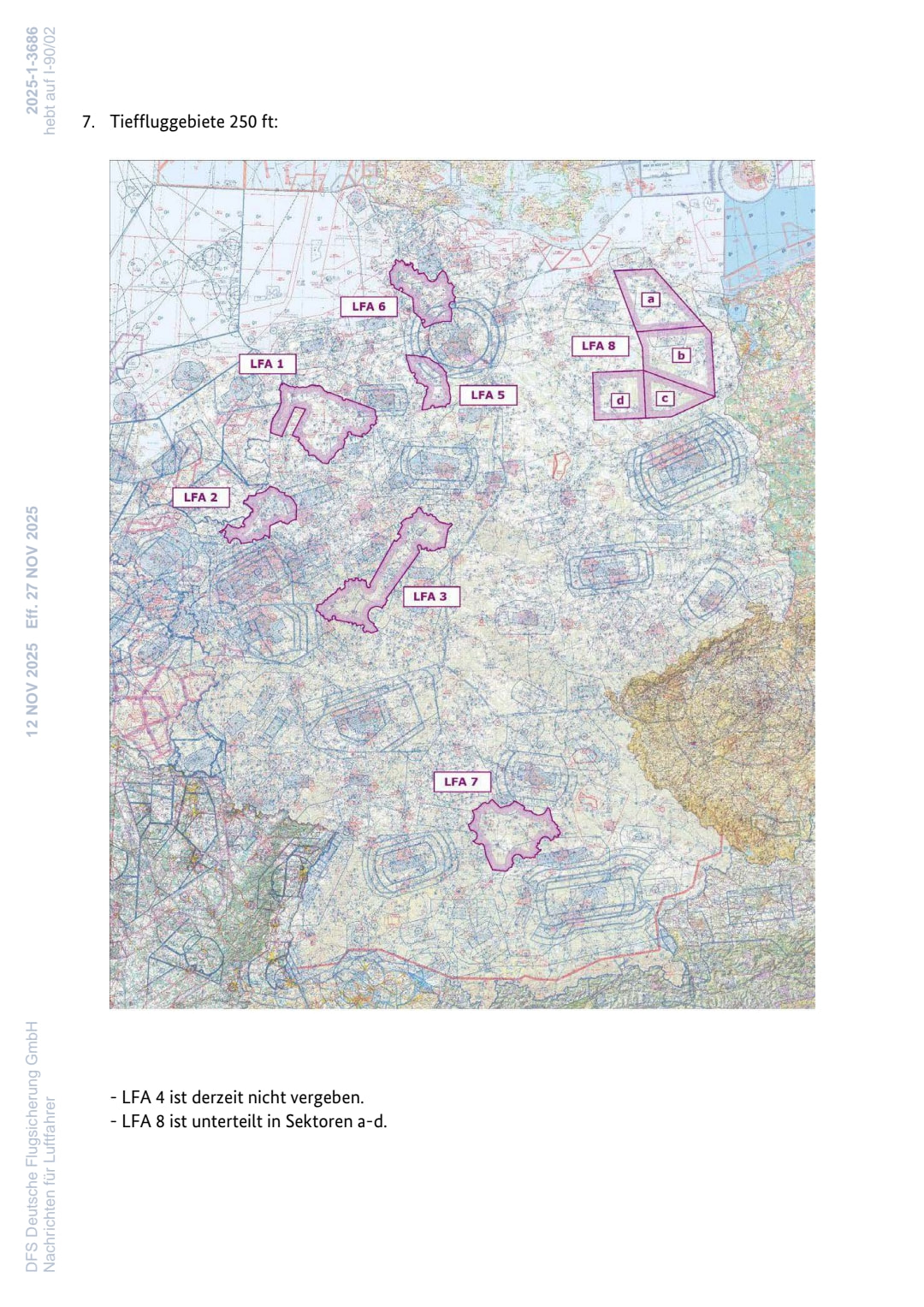

Ggf. kennst Du die Datei ja? …sonst schau doch mal in die vom DAeC veröffentlichte Luftraumdatei

NfL_2025-1-3686_ReaktivierungTieffluggebiete250_LF_251126_095940_6
NfL_2025-1-3686_ReaktivierungTieffluggebiete250_LF_251126_095940_61080×1527 414 KB

3

Danke.
Ja die Luftraumdatei kenne ich. Sie ist mir zu grob.
Ich hätte es gerne etwas genauer.
Eine KML-Datei habe ich mir schon für Google Earth erstellt.
Das ist sehr schön.

Ich wollte einmal schauen, ob ich den Bereich auch in VfrNav darstellen kann.
Ich habe zum experimentieren mal eine kleine Datei erstellt und konnte sie auch in VfrNav unter Externe Karteninhalte hinzufügen. Es wird mir aber nicht dargestellt. In der Beschreibung steht, dass externe Karteninhalte auf der internen Karte dargestellt werden. Ich sehe aber nichts.

4

Meine Experimentier-Datei sieht aktuell so aus:

AC Q
AN LFA1
AL GND
AH 1500ft
DP 53:11:29.71 N 007:12:59.44 E
DP 53:09:29.38 N 007:33:59.54 E
DP 53:07:52.48 N 007:19:10.90 E

Hat natürlich nichts mehr mit den LFAs zu tun.

5

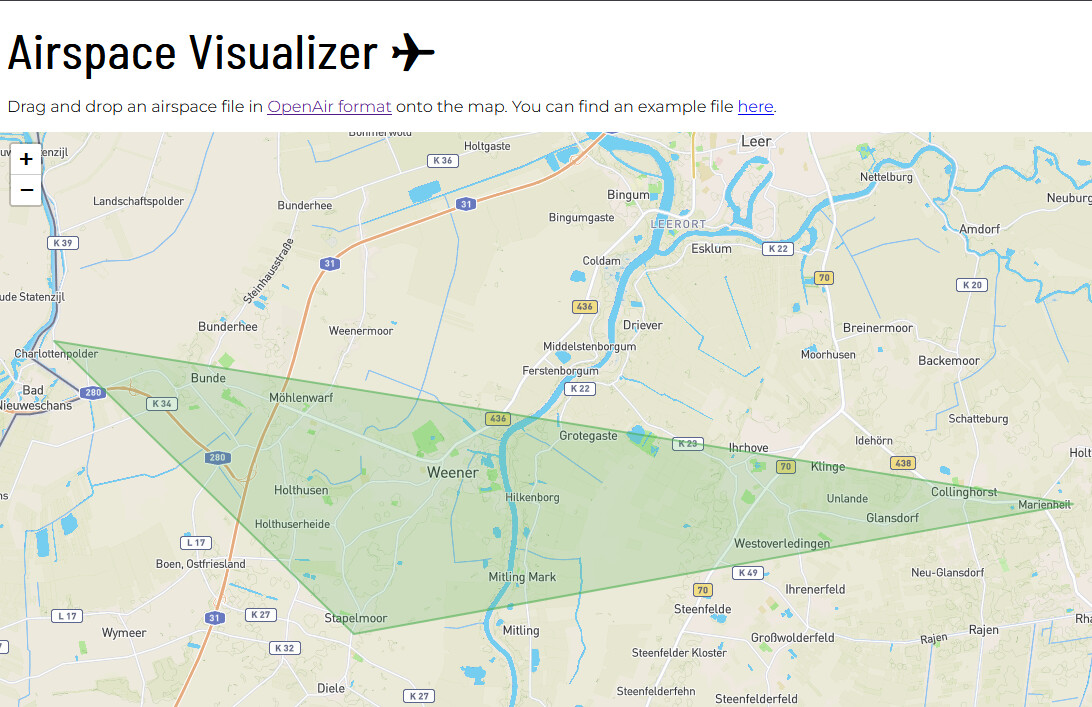

Im Airspace Visualizer wird das obige Polygon auch angezeigt.

grafik
grafik1092×707 234 KB

6

Cool Jürgen🙂…ich kenne einen Kollegen gut, der die Platzrundendateien baut. Ggf. könnte ein Erfahrungsaustausch stattfinden? Dann könnte ich Ihn mal fragen. Bzgl. nicht dargestellt: ggf. ein Rechteproblem des Speicherortes f.d. Import. tu sie mal in Deine pers. Dokumte rein.

L.G. Karsten

→ …nein, geht trotzdem nicht. eben mal auch ausprobiert.

und meine openair wird auch nicht mehr angezeigt! → @hermann

7

Danke für deine Unterstützung

:grinning_face:

8

Guten Abend,

ich erstelle regelmäßig OpenAir Dateien für VFRnav. Wichtig ist das korrekte Format der Koordinaten. VFRnav erwartet hier DD:MM:SS.SS oben in der Datei hast du DD:MM.SS

Bei der Luftraumklasse “GP” bin ich mir gerade nicht sicher, ob und wie die dargestellt wird. Versuch hier mal etwas gängiges.

AC A
AN LFA1
AL SFC
AH SFC
DP 53:11:30.00N 007:13:00.00E
DP 53:09:30.00N 007:34:00.00E
DP 53:10:40.20N 007:40:30.00E
DP 53:07:00.00N 007:57:00.00E
DP 53:04:04.80N 008:10:33.00E
DP 53:03:34.80N 008:11:49.80E
DP 53:03:25.80N 008:13:30.00E
DP 52:57:30.00N 008:41:19.80E
DP 52:51:42.00N 008:42:30.00E
DP 52:50:55.20N 008:43:19.80E
DP 52:50:00.00N 008:42:45.00E
DP 52:48:30.00N 008:39:54.60E
DP 52:48:00.00N 008:38:30.00E
DP 52:47:00.00N 008:38:00.00E
DP 52:43:15.00N 008:32:15.00E
DP 52:42:49.80N 008:30:45.00E
DP 52:42:00.00N 008:28:40.20E
DP 52:43:15.00N 008:18:40.20E
DP 52:43:45.00N 008:17:30.00E
DP 52:43:00.00N 008:16:30.00E
DP 52:41:00.00N 008:14:27.00E
DP 52:40:00.00N 008:14:15.00E
DP 52:39:04.80N 008:13:30.00E
DP 52:26:19.80N 007:58:00.00E
DP 52:31:19.80N 007:40:15.00E
DP 52:39:19.80N 007:29:42.00E
DP 52:40:15.00N 007:29:10.20E
DP 52:41:00.00N 007:28:00.00E
DP 52:42:00.00N 007:24:00.00E
DP 52:53:00.00N 007:32:30.00E
DP 52:57:00.00N 007:36:00.00E
DP 52:58:00.00N 007:26:00.00E
DP 52:56:00.00N 007:24:30.00E
DP 52:42:00.00N 007:15:00.00E
DP 52:41:00.00N 007:15:10.20E
DP 52:43:04.80N 007:03:49.80E
DP 53:11:30.00N 007:13:00.00E

9

Vielen Dank.
Hat leider auch nicht geholfen.
Im Airspace Visualizer wird die obige Datei korrekt angezeigt.
